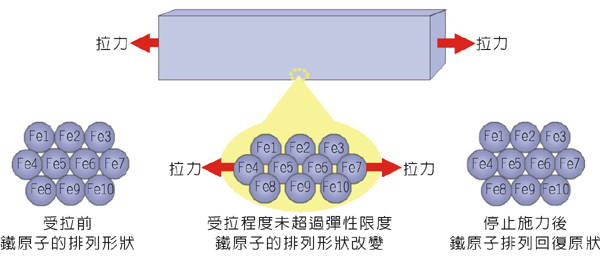

長條形鋼材承受拉力而伸長變形時，如果「變形程度」沒有超過材料的「彈性限度」，當停止施力後，鋼材
會回復成原來的長度，鐵原子回復成原本的排列形狀。 |
| |
 |
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |

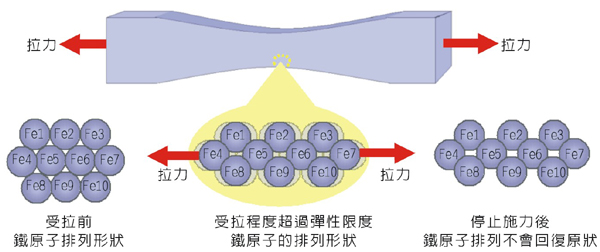

如果鋼材承受更大的拉力，以致超過材料的彈性限度，拉力所作的功，會轉換成永久改變鐵原子排列形狀所
需的能量。之後即使停止施力，鋼材也不會回復成原本的模樣，而永久變形，這種現象就稱為塑性變形。鋼材的
塑性變形，能發揮吸能減震的功用。 |
| |
 |
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |

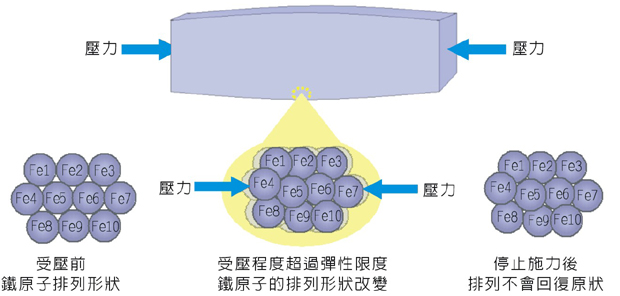

鋼材受壓超過彈性限度時，也會發生塑性變形，之後即使停止施力，亦無法回復到原本的長度。受壓鋼材的
塑性變形，同樣具有消耗外部能量，吸能減震的功能。 |
| |
 |
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |

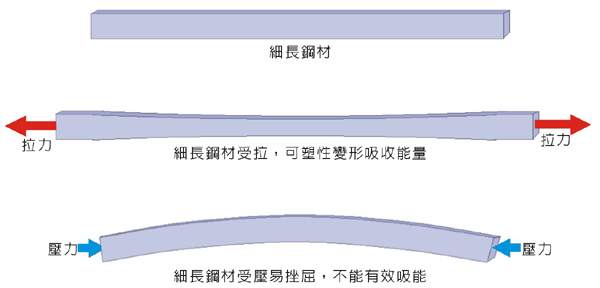

如果換成細長的鋼材作實驗，受拉超過彈性限度時，細長鋼材會發生塑性變形而吸能，但受壓時卻容易挫屈
，不能有效吸能。 |
| |
 |
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |
為避免細長鋼材過早挫屈，可外加「束制」固定，束制的範圍越大，細長鋼材越不容易挫屈。鋼材承受壓力
時，能塑性變形吸能減震。 |
| |
 |
| |
受到束制的細長鋼材，回復塑性變形能力，可發揮吸能減震的效果 |
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |
挫屈與束制的關係，也可從鎚打釘子的生活經驗觀察得到： |
| |
 |
 |
|
細長的鐵釘，鎚擊易挫屈 |
老虎鉗夾固後再鎚擊，鐵釘不挫屈 |
|
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |
挫屈束制斜撐(BRB，
Buckling Restrained Bracing)
是鋼板減震器的典型代表，其構造是在核心鋼材的
外圍加裝外套管，並填入混凝土，防止核心鋼材受
壓而挫屈。 |
|
|
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |

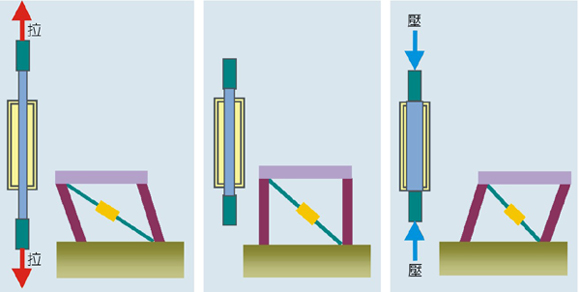

挫屈束制斜撐的核心鋼材受拉力或受壓力，經由伸長或縮短的塑性變形過程，吸收結構振動能量，發揮減震
的功能。 |
| |
|
 |
|
斜撐受拉 |
結構靜止狀態 |
斜撐受壓 |
|
|
|
