主筋搭接、箍筋綁紮及繫筋綁紮等施工細節，都是可以目視檢查尺寸的項目，但是只做好這些細節並不代表
房屋一定堅固耐震，因為還有無法目視檢視的要點，如材料品質的好壞，也是房屋耐震的關鍵因素。集集地震震
害調查中，工程師發現好幾棟倒塌的建築，肇因於混凝土的品質不良、抗壓強度不足，由此可見材料品質管制與
檢驗的重要性。
● 鋼筋的檢驗
|
|
|
||
|
|
|||
|
鋼筋拉伸強度試驗 |
|

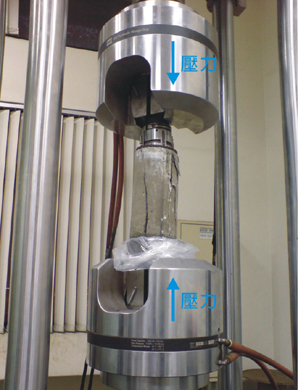

混凝土是由砂石、水和水泥等材料混拌而成的，材 |
|
|
|
|
|

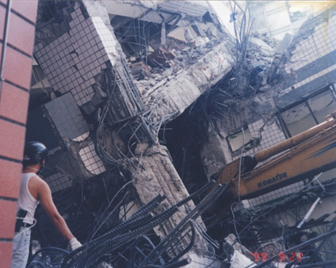

←921集集地震，雲林縣斗六市數棟 大樓崩塌。相同主因之一為混凝土強 度不足（混凝土呈土黃色粉末狀） |
砂石是混凝土的主要材料之一，砂石可能 取自河川，也可能取自海岸邊。砂石若取自海 岸邊，並且未經洗滌淨化處理，則砂石表面富 含的氯離子，會使所興建的樓房，成屋後約六 至十年內，逐漸形成俗稱的「海砂屋」。 |
 |
|
|
|
|
事實上海砂並非不可使用，鄰近國家日本發展 出利用淡水洗滌海砂去鹽的技術，使海砂中氯離子 濃度符合標準，洗滌後的海砂用量幾乎佔日本全國 砂石總用量的40%。所以，使用未經處理的海砂， 海砂氯離子濃度不符規範，才是造成「海砂屋」現 象的主因。 為確保混凝土的氯離子濃度符合標準，不論砂 石是來自河砂或海砂，混凝土澆注前，必須進行氯 離子濃度檢測。根據規定，每立方公尺新拌混凝土 的氯離子濃度不得超過0.3公斤。 |
|

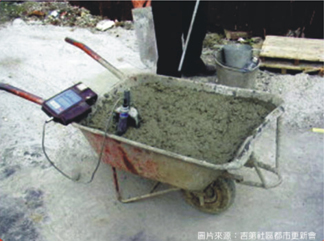

混凝土氯離子濃度檢測 |
 |
海砂屋是如何形成的呢？ |
混凝土中未經淨化的海砂含有高濃度的氯離 子盬類，盬類能受潮自行吸收空氣中的水份，而 水份中又含氧氣，促使鋼筋表面鏽蝕。 |
 |
|
生鏽的鋼筋體積會膨脹成原來的3-7倍，將混 凝土的表面撐開，讓更多的水氣和氧氣從裂縫中 進入，加速鋼筋的生鏽速度。 |
 |
|

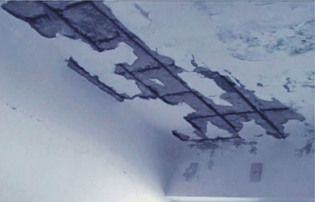

嚴重生鏽的鋼筋，壓迫混凝土保護層，使混 凝土崩落，導致鋼筋外露。外露的鋼筋不再與混 凝土密合，嚴重減損建築物的耐震能力。 |
 |
|
財 |
