以混凝土與鋼筋複合成的建材，鋼筋與混凝土兩
者須充分密合，發揮握裹力與錨定力，才能讓結構兼
具抗壓又抗拉的優點。握裹力是鋼筋與混凝土間的膠
結力，握裹力的大小除了與混凝土的品質有關之外，
也和鋼筋的表面形狀、握裹長度等因素密切相關；此
外，可以將鋼筋的末端折彎，利用鋼筋彎鉤提供端部
錨定，而縮短所需的握裹長度。
早期建築用的鋼筋，是表面光滑的光面鋼筋，與
混凝土密合後的握裹力不佳，因此，後來改良成表面
佈滿凸凹紋的竹節鋼筋，大幅改善了握裹力。 |
 |
|
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |
|
植入混凝土塊的光面鋼筋，因握裹力不佳，鋼筋很容易拉拔取出。 |
|
|
植入混凝土塊的竹節鋼筋，握裹力佳，鋼筋不容易拉拔取出。 |
|
|
竹節鋼筋植入的深度不夠，握裹力不足，鋼筋很容易拉拔取出 |
|
如果混凝土塊的深厚度有限，握裹長度不足，為避免握裹力不夠，則可將鋼筋折彎錨定，鋼筋不容易拉拔
取出。 |
|
|
| |
|
| |
---------------------------------------------------------------------------------------------------------------------------------- |
| |

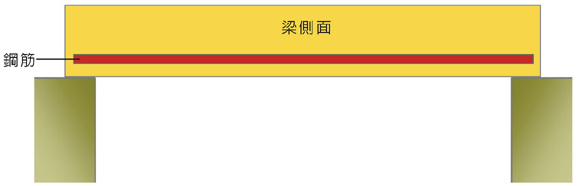

梁下緣配置光面鋼筋或竹節鋼筋，承載荷重時，各會發生什麼情形呢？ |
| |
 |
| |
|
| |

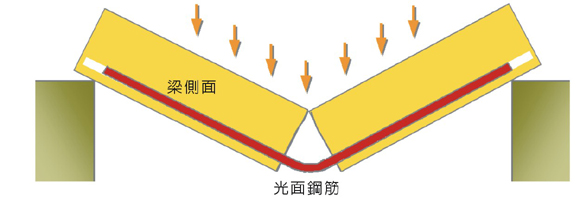

植入光面鋼筋，光面鋼筋握裹力不足，鋼筋滑移，梁開裂後瞬間斷裂。 |
| |
 |
| |
|
| |

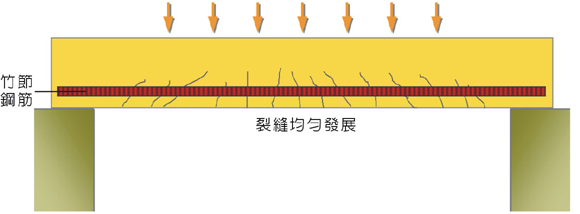

植入竹節鋼筋，竹節鋼筋能發揮握裹力，串起開裂的混凝土，梁即使開裂且變形，也不致於突然坍塌。 |
| |
 |
|
|
