● 什麼是「勁心」?
用手指輕推放在桌上的直尺，如果推動的點位於直尺中點，直尺會「移動」，但如果施力的位置不在直
尺的中點，直尺會「轉動」兼「移動」。
|
從中點推動直尺，直尺移動 |
從側邊推動直尺，直尺移動與轉動 |
以下利用鞦韆說明什麼是「勁心」。正常鞦韆的兩條繩索粗細相同，手指輕輕碰觸木板的中點，鞦韆筆
直移動。這個鞦韆結構，木板的中點就是鞦韆的勁心。
 |
 |
| 手指輕輕碰觸木板的中點 | 從鞦韆上方觀看，木板筆直移動 |
 |
 |
| 手指輕輕碰觸木板側邊點位 | 從鞦韆上方觀看，木板移動與轉動 |
不在木板中點。
 |
 |
| 繩索粗細不同，手指輕輕碰觸木板中點 | 從鞦韆上方觀看，木板移動並轉動 |
置是由兩條相對粗細的繩索決定的，而且是位於靠近粗繩索的那一側。
 |
 |
|
繩子粗細不同，試著找到勁心的位置 |
從鞦韆上方觀看，木板筆直移動 |
● 勁心和重心位置不同，造成扭轉
推動鞦韆橫桿，使鞦韆運動。如果繩索的粗細一樣，勁心與木板板的重心位於同一點，木板以筆直的路
徑移動；如果繩索粗細不一，勁心往較粗的一方偏移，此時勁心和重心不在同一點，木板會移動並扭轉。
 |
 |
| 勁心和重心相同，木板筆直移動 | 勁心和重心不同，木板移動並扭轉 |

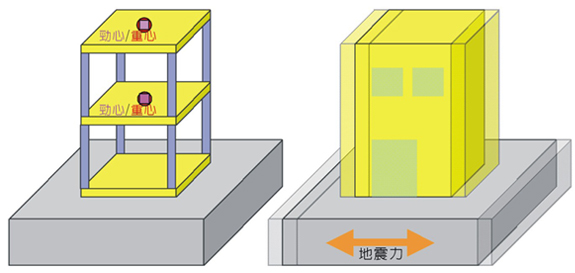

同樣位於中心點，地震時建築物單純地左右搖晃，並不會發生扭轉。
造型簡單對稱的建築物，勁心和重心在同一點，地震時，建築物單純地左右搖晃

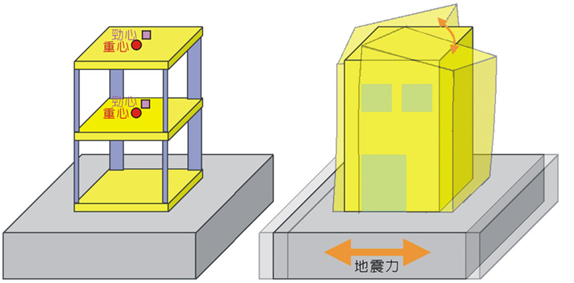

還容易發生扭轉。
------------------------------------------------------------------------------------------------------------------------------------
|

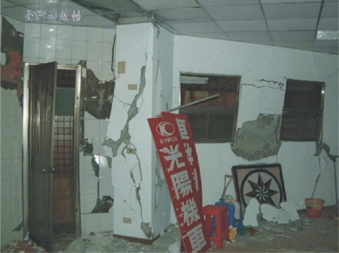

地震時建築物如果發生扭轉行為，柱子 |
|
|
2000年331地震中，臺北縣土城市 |
------------------------------------------------------------------------------------------------------------------------------------
|
還有哪些因素會造成勁心與重心不在同一處， |
|
------------------------------------------------------------------------------------------------------------------------------------

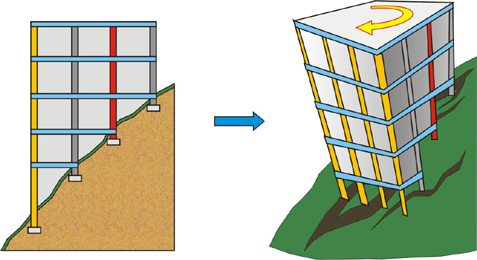

同樣的原理，斜坡上的建築物如果一側為長柱，一側為短柱，地震時，建築物同時發生移動與扭轉。
 |
|
| 建在斜坡的建築物側面 | 地震時，柱子長度不同的建築物會產生扭轉 |
|
鞦韆繩索粗細相同，長度也一致，勁心仍維持 在木板的中點，但如果木板左右不對稱，會使重心 偏移，勁心與重心的位置不同。推動橫桿時，木板 移動並扭轉。 |
|
● 勁心和重心位置相同，可以避免扭轉

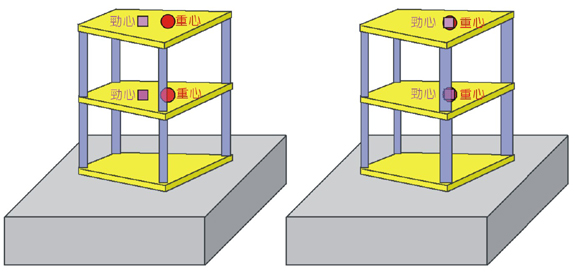

外型不對稱的建築物，地震時一定會發生扭轉行為嗎？事實未必如此﹗只要讓勁心和重心的位置一致，
就能避免扭轉行為發生。以平面形狀為等腰梯形的建築為例，因樓地板不對稱而造成重心偏移。若加粗部份
柱子，調整勁心位置，使勁心和重心一致，即可避免建築在地震時發生扭轉。
然而建築物的形狀越複雜，欲使勁心和重心一致的工程計算與工程實務難度越高，容易因少許誤差造成
意外的扭轉，而不利於建築的耐震性。因此工程師建議購屋時，最好是選擇外型簡單對稱的建築物。
|
|
|
| 勁心和重心位於不同點， 地震時，建築容易發生扭轉行為 |
勁心和重心位於同一點， 地震時，建築不會發生扭轉行為 |
|
|
