         地震時,地表的震動方向有東西向、南北向、垂直向三個方向,因此地震儀必須同時記錄這三個方向的地表震
動過程。地震震度的大小,即是依據地震儀從這三個方向所測得的加速度中,依最大加速度(gal)劃分的,最大加速
度的數值越高,代表地震的震度越大。

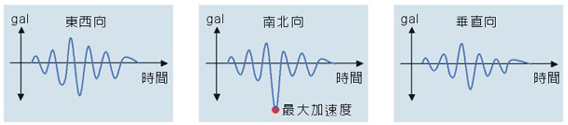

地震時,地震儀分別記錄三個方向的地表加速度,地震震度即是依據最大加速度劃分


        上圖中,gal」是加速度的單位,1 gal = 1 cm / sec²。980 gal大約等於一個重力加速度 (1g),也就是
物體從天空中落下,掉落速度加快的程度。以生活經驗來說,就像走路時不小心腳底踩空墜落,搭電電梯時不幸遇
上纜索斷裂電梯墜落的感覺。

        當所站立的地面,向下運動的加速度接近一個重力加速度(980 gal),會使地面與物體出現「騰空分離」現象。
這個現象可用電梯例子來解釋:

80公斤重的乘客搭乘電梯時,在腳下放一個磅秤。當電梯靜止或等速
度運動,磅秤顯示體重80公斤重。
電梯以98 gal的加速度開始往下運動,電梯的加速度只有重力加速度的十分之一,磅秤顯示體重只剩72公斤重。 如果電梯的纜索突然斷掉,這時候電梯和人全部成為自由落體,加速度都是980gal,磅秤顯示體重0公斤重。

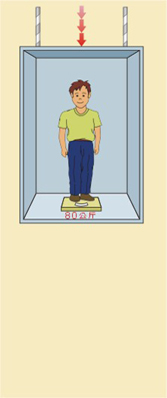

(等速度下降)

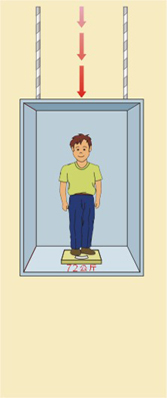

(98 gal加速度下降)

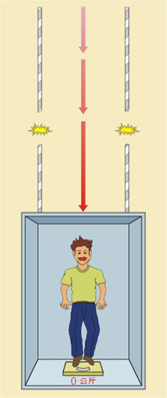

(980gal重力加速度掉落)

  ------------------------------------------------------------------------------------------------------------------------------------


         日本一座寺廟的庭院邊,圍牆旁有一座石燈
,石燈上方擺放著一顆石球,一場大地震後,石球居然越過比石燈還高的圍牆,掉在另一邊的草地上,這個過程是怎麼一回事呢?


         推測地震時可能的情形如下:
         強烈地震造成地面以「超過」980gal向下的
加速度,石燈和圍牆隨著地面加速下墜。原本擺放在石燈上的石球,因重力加速度「只有」980
gal
,而與石燈「騰空分離」。緊接著,石燈與圍
牆隨著地面震動迅速往左移動,使得石球越過圍
牆。於是地震過後,雖然石燈和圍牆都沒有受到
破壞,但是石球卻落在圍牆的另一側。
