模型結構規則
參加抗震大作戰高中組的每一個隊伍需要設計並製作一個房屋模型 (如圖1範例所示),用以承受鐵塊載重並抵抗國家地震工程研究中心(以下簡稱本中心)的振動臺所產生的人工地震。
為鼓勵參與隊員發揮充份的創意,參與隊伍的模型可以製作為各種型式與形狀,但每一個隊伍的模型必須符合以下的要求:
* 基本結構 |
每一個隊伍的模型必須至少包括一個房屋的基本骨架,亦即樑、柱、斜撐等結構元件。(參與隊伍可以但不強制要求製作建築美觀之包覆或裝飾,但必須符合以下的淨空限制,亦不得阻礙裁判檢視模型或計算樓板面積。)
|
* 模型大小 |
模型全高不得超過75公分。平面的總長寬並不得超過長30公分與寬15公分之平面 (如圖2所示)。
|
* 樓層數 |
每一個隊伍的模型必須至少具有4層樓。除了底板樓層之外,每層樓之樓地板範圍須以木條(樑)於邊緣明確定義,若該房屋模型具有天井,該天井邊緣亦須以木條(樑)定義。頂樓平面亦將被視為一個樓層。
|
* 樓板面積 |
模型總樓板面積必須在700至1500平方公分的範圍之內。模型總樓板面積包括樓板周圍與樓板內的柱之截面積。每層樓樓板面積不得小於100平方公分。為節省裁判量測計算每樓層面積的時間,每一個隊伍必須在模型製作之前,完成一張草圖,讓該隊的裁判事先瞭解該樓層面積的計算方式。 |
通常底板樓層即是1樓,不需計算面積,亦不需放置鐵塊。但若該模型底層具隔震設計,則隔震裝置之上的樓層仍算是1樓,並可放置最多4塊鐵塊,但1樓鐵塊不計入鐵塊數量與效率比的計算。 | |
* 樓層淨高 |
每個樓層淨高必須至少15公分。樓層淨高的計算是由上層主樑下緣至下層主樑上緣 (如圖3所示)。主樑意指與柱直接相接的樑。為固定鐵塊所設置的固定座,只要不與柱直接相接,均不影響淨高的計算。
|
* 樓層淨空 | 在一個真實的房屋中,周圍一定有一些門窗等開口空間。在本活動中,每一個參與隊伍的模型都必須保留至少一半以上的周圍面積為淨空,亦即,每一層樓之斜撐或斜柱所佔的寬度(如圖4紅色箭頭所示)不得超過該樓板總周長之一半。注意,斜撐或斜柱所佔的平面包括其向上或向下之投影。 |
![]() |
![]() |
![]() |
圖1 房屋模型範例 |

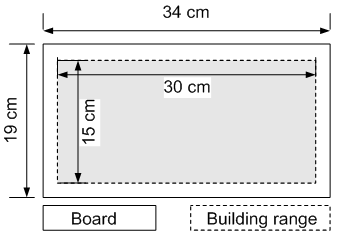

圖2 模型的平面的總長寬限制 |
圖3 樓層淨高示意圖 |
![]() ![]() ![]() ![]() |
||
圖4 樓層淨空示意圖 |
