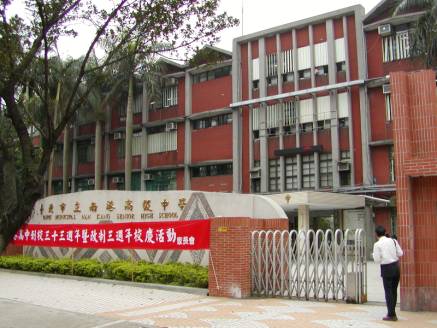

圖11-1 台北市立南港高中

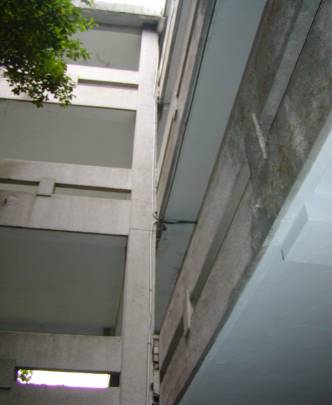

圖11-2 右側校舍其立面各樓層間的伸縮縫過小，導致地震時相臨建物互相碰撞。此現象在該校園建物相鄰處隨處可見。

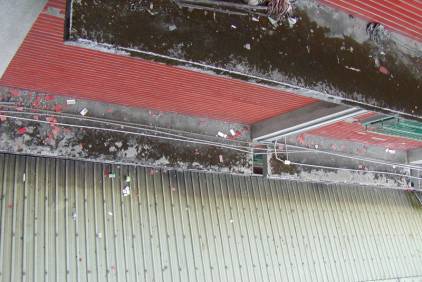

圖11-3 受震後外牆磁磚掉落的情形

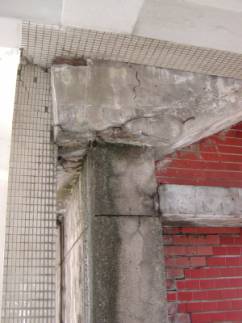

圖11-4 在新舊建物連接處因碰撞產生開裂與裂縫延伸。其中舊建物屋齡已達三十餘年，因不堪碰撞而發生開裂或損壞。

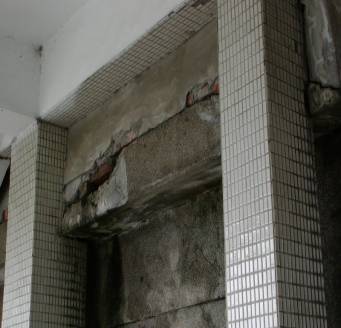

圖11-5 新舊建物無秩序地交會，碰撞之下舊建物則發生嚴重損壞。

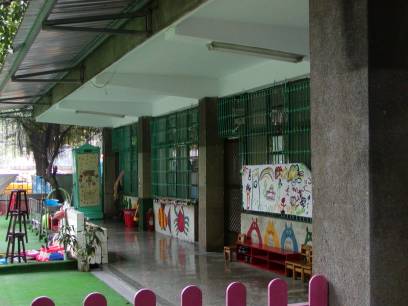

圖11-6 附設幼稚園受到地震力及相互碰撞

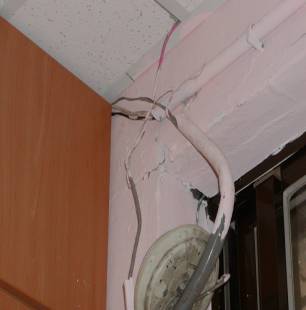

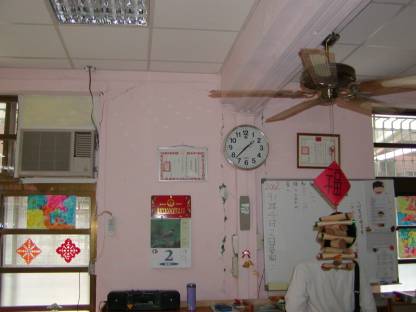

圖11-7 幼稚園教室內已在梁柱連接處產生嚴重的開裂，應需立即處理

圖11-8 幼稚園教室內裂縫沿著梁柱和磚牆交界面產生

圖11-9 鄰棟大樓之伸縮縫距離不足引起碰撞，導致廁所內的矮牆有開裂的現象

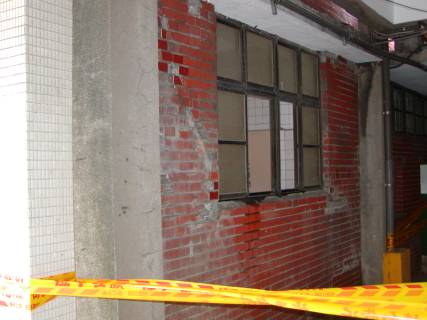

圖11-10 廁所外側磚牆有開裂的情形

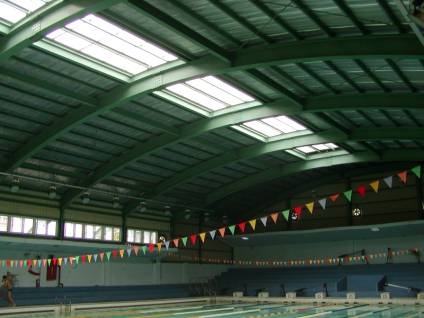

圖11-11 游泳池頂蓋由鋼構架加上RC柱而成的結構

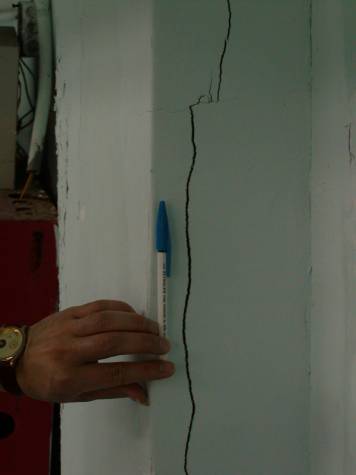

圖11-12 大部分柱身皆有垂直裂縫形成，寬度達3mm，將影響混凝土握裹。加上游泳池水氣重，將會影響柱內鋼筋，嚴重影響其壽命
