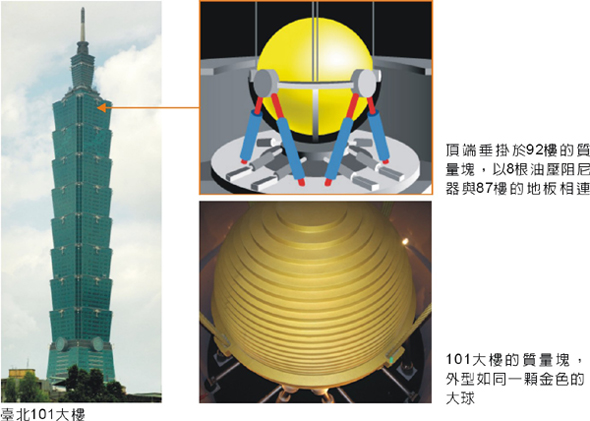

地震具有瞬間破壞超高大樓的力量,而風勢則能使超高大樓不停擺動,讓大樓裡的人產生暈眩、噁心等不舒 服的感覺。多地震、多颱風的臺灣,設計超高大樓時,必須同時考慮這兩項自然環境因素。 颱風來襲時,超高大樓承受劇烈變動的風壓,而產生強烈晃動。根據工程計算,三、四十層樓以上的大樓在 設計時,風力所造成的舒適度考量,已經超越地震力的考量。 欲提升大樓在強風吹襲中的舒適度,固然可加粗柱子的尺寸,提升超高大樓的剛硬度以減輕大樓的晃動,但 如此一來,使用空間上頗不經濟。那麼臺北101大樓是如何抗風減振呢? 101大樓92樓到87樓之間,以12公尺長的纜索,懸掛了一顆重達660噸的質量塊。纜索的上方固定在92樓,下 方的質量塊則垂掛在87樓處,並且以8支阻尼器與樓板連接,組成單擺式的「調諧質塊阻尼器減振系統,(Tune Mass Damper)」。 |
||||||||||
|
||||||||||
---------------------------------------------------------------------------------------------------------------------------------- | ||||||||||

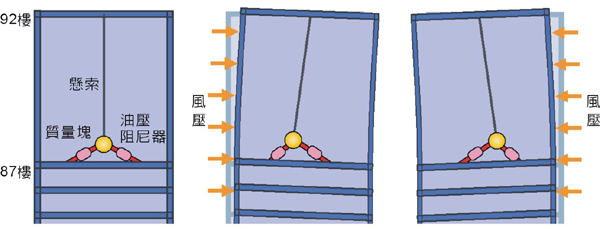

當101大樓承受風壓而擺動時,懸掛的質量塊因為「質量慣性作用」,與大樓有了相對運動,使阻尼器拉伸 或壓縮。阻尼器拉伸或壓縮過程中,吸收了大樓的振動能量,減輕大樓晃動的程度。 |
||||||||||
|
||||||||||
---------------------------------------------------------------------------------------------------------------------------------- | ||||||||||

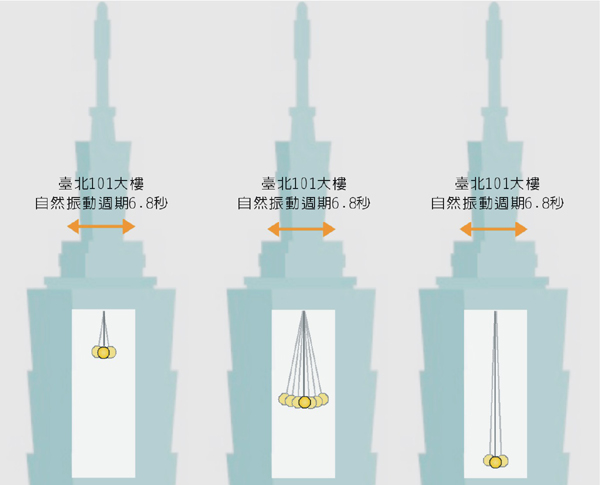

101大樓的抗風減振系統,裝置空間多達6個樓層,許多參觀民眾都曾有相同的疑惑:為什麼質量塊的纜索不 短一些,好騰出更多的營業空間呢? 事實上,101大樓的抗風減振系統,是「共振現象」的應用案例。擺長12公尺的擺錘,其自然振動週期為6.9 秒,與101大樓的自然振動週期6.8秒相當接近,可形成共振。如果擺長過長或過短,則兩者頻率差異過大,將無 法形成共振。 大樓與擺錘形成共振時,會產生強烈的相對運動,阻尼器因而能大幅拉伸與壓縮,為大樓吸收大量的振動能 量,減輕大樓晃動的程度。如果擺長過短或過長,「共振現象」不存在,阻尼器無法大幅拉伸與壓縮,便不能為 大樓晃動吸收大量的振動能量。 |
||||||||||
|
||||||||||
|
